一、 儀器概述：高端射頻分析的標桿

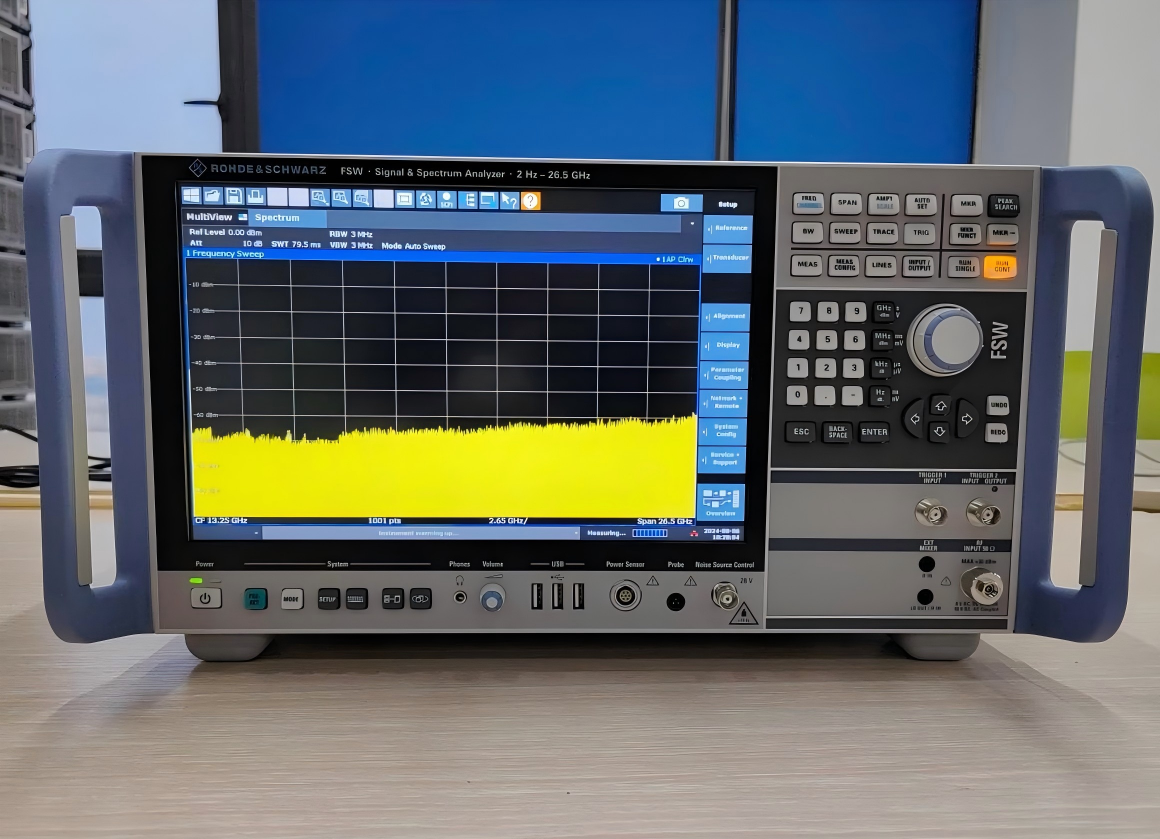

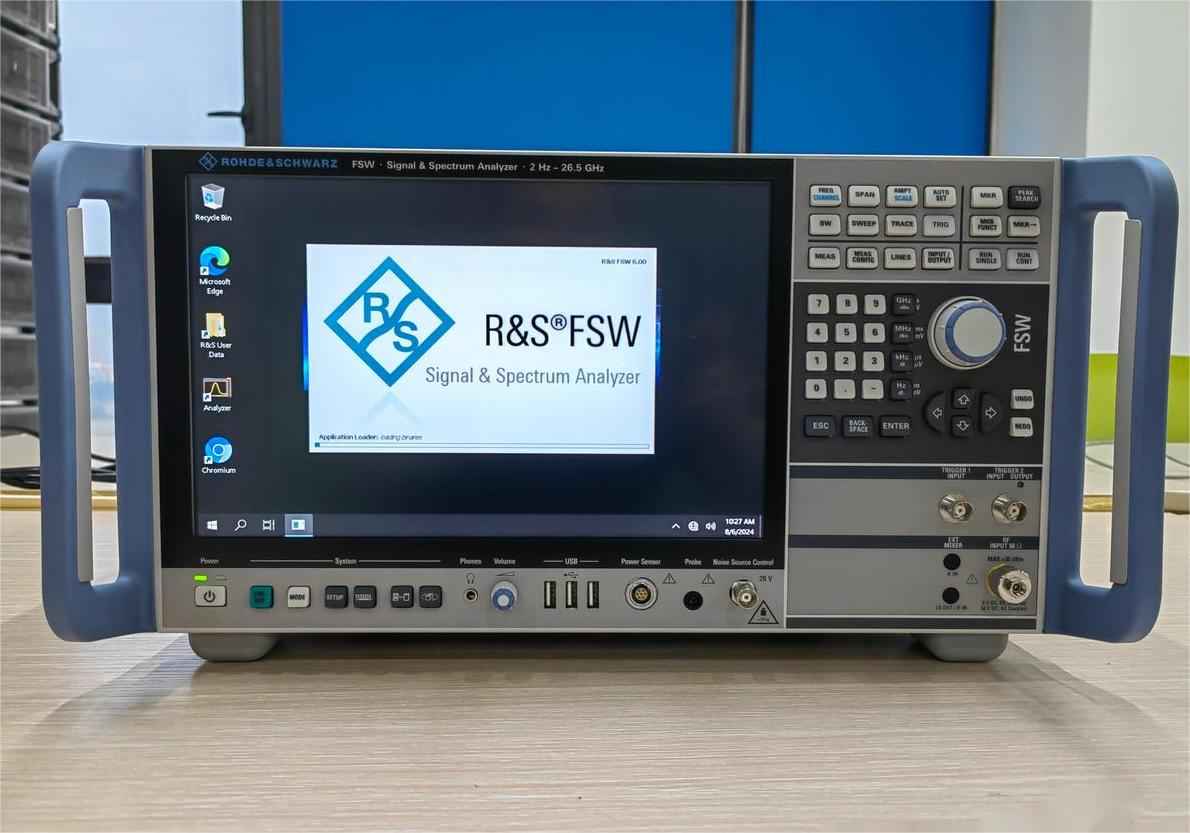

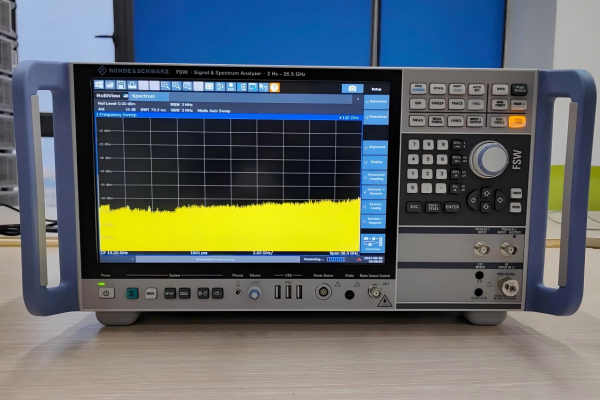

R&S FSW26 是羅德與施瓦茨（Rohde & Schwarz）?FSW 系列?高端信號與頻譜分析儀中的一款高性能型號。其頻率范圍覆蓋至?26.5 GHz，專為應對最嚴苛的研發與認證測試而設計。FSW26 代表了射頻微波領域無與倫比的測量性能、出色的信號分析能力和卓越的操作體驗，是從事復雜射頻系統、組件以及最新無線技術開發的工程師和科研人員的終極工具。

它不僅能進行傳統的頻譜分析，更是一款強大的矢量信號分析儀，能夠深入剖析現代通信和雷達信號的調制質量、噪聲特性和線性度。

二、 核心特點與優勢

1. 無與倫比的測量性能

   • 極低的相位噪聲：為測量鄰近信道功率、解調高階調制信號和分析微小信號提供了堅實基礎，是衡量頻譜分析儀性能的核心指標。

   • 極高的動態范圍：允許在存在大信號的情況下精確測量微小信號或噪聲，對于諧波、雜散和互調失真測試至關重要。

   • 極低的顯示平均噪聲電平（DANL）：配合前置放大器，可測量極微弱的信號，靈敏度極高。

2. 強大的矢量信號分析（VSA）能力

   • 具備強大的實時處理能力和寬帶寬捕獲能力，能夠?qū)?fù)雜信號進行精確的解調分析，如?EVM（誤差矢量幅度）、ACLR（鄰道泄漏比）等。

   • 支持廣泛的通信標準，包括 5G NR, Wi-Fi 6/6E/7, LTE-A Pro, 藍牙等。

3. 出色的操作性與智能化

   • 大型觸摸屏：提供直觀的用戶交互體驗，簡化復雜測量的設置流程。

   • 先進的自動化和遠程控制功能：非常適合集成到自動化測試系統（ATE）中，滿足高吞吐量生產測試的需求。

4. 模塊化與靈活性

   • 通過添加選件，可以擴展分析帶寬、增加噪聲系數測量功能、進行脈沖信號分析等，滿足未來不斷變化的測試需求。

?

?

三、 詳細技術參數表

以下為?R&S FSW26?的典型技術指標。

四、 關鍵選件配置

選件是擴展FSW26功能的核心，主要分為硬件和軟件許可。

• 基礎訂單號：

  • R&S FSW26: 頻率范圍至26.5 GHz的主機。

• 核心硬件選件:

  • 分析帶寬升級：如?FSW-B200?(200 MHz),?FSW-B500?(500 MHz)

  • 前置放大器：如?FSW-B24?(內置前置放大器，提升靈敏度)

  • 射頻下變頻器：用于將頻率范圍擴展至毫米波（如110 GHz）

• 核心軟件應用選件 (Kxx/Bxx):

  • 矢量信號分析：如?FSW-K70?(通用VSA軟件)，FSW-K100?(5G NR),?FSW-K144?(WLAN 802.11a/b/g/j/p/n/ac/ax/be)

  • 模擬調制分析：如?FSW-K7?(AM/FM/PM分析)

  • 噪聲系數測量：如?FSW-K30?(無需額外硬件，直接通過頻譜儀模式測量)

  • 脈沖測量：如?FSW-K6?(脈沖信號分析)

  • EMI測量：如?FSW-K54?(符合CISPR標準的電磁干擾預合規測試)

五、 主要應用領域

• 5G NR 研發與認證：分析基站和終端設備的發射機質量，精確測量EVM、ACLR、SEM等關鍵參數。

• Wi-Fi 7/6E 設備測試：對寬帶寬、高階調制的WLAN信號進行特性分析。

• 航空航天與國防：雷達系統測試（脈沖分析）、電子戰（EW）系統測試、衛星信號分析。

• 組件測試：對放大器、混頻器、濾波器等無源和有源器件進行諧波、雜散、互調失真測試。

• 高精度頻譜監測與管理：憑借其卓越的性能，可用于實驗室級別的頻譜監測工作。
