測試目的：
EUT在正常工作狀態下會通過與之相連的各類電纜和自身結構縫隙對周圍空間環境形成無意電磁發射，可能影響其他電 子產品的正常工作。輻射騷擾測試系統用于準確測量其干擾，以判定是否符合標準限值要求，主要由3m或10m電波暗室或 OATS等配合測試儀器軟硬件組成完整測量系統。

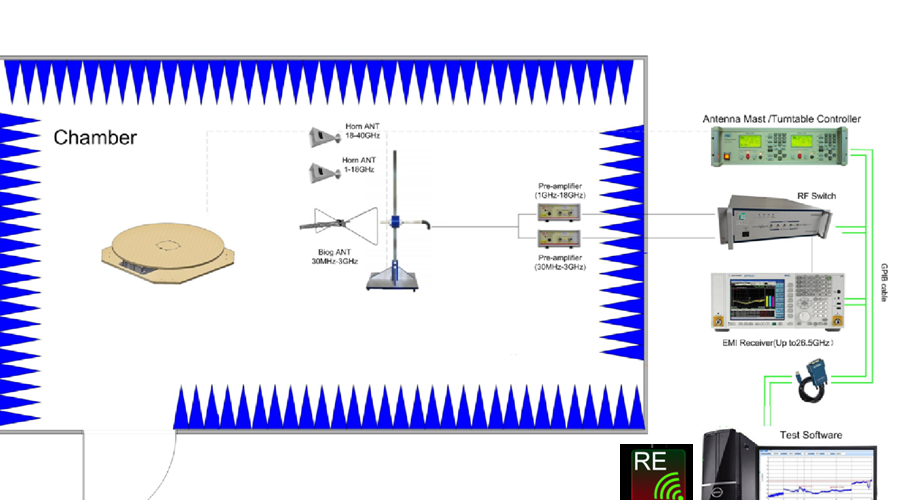

系統組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 測試軟件 | JS32-RE | 輻射自動化測試軟件 |
2 | 接收機 | N9038A | 3Hz-8.4GHz |
3 | 頻譜分析儀 | N9010B | 10Hz-44GHz |
4 | 環形天線 | FMZB 1519 B | 9kHz-30MHz |
5 | 對數周期天線 | VULB 9163 | 30MHz-3GHz |
6 | 高頻喇叭天線 | BBHA 9120D | 1GHz-18GHz |
7 | 高頻喇叭天線 | BBHA 9170 | 18GHz-40GHz |
8 | 射頻控制單元 | JS0806s | 用于測試路徑自動切換 |
9 | 低噪聲放大器 | TAP系列(參見第55頁) | 9kHz-40GHz |
系統適用范圍：
頻率范圍： 9kHz-40GHz
符合標準：CISPR 32，ANSI C63.4， CISPR 16-1-1、CISPR 16-1-4， CISPR 16-2-3，GB/T 6113. 101 GB/T 6113. 104、GB/T 6113.203 等國家或地區標準
適用的產品范圍：滿足絕大部分ICT、MME、ISM等民用類產品
